產品概述
通過試氣(qi)(qi)(qi)回收處理裝置(zhi)脫(tuo)除(chu)氣(qi)(qi)(qi)井(jing)放噴天然(ran)(ran)氣(qi)(qi)(qi)中攜帶的砂、液及污水,同時對天然(ran)(ran)氣(qi)(qi)(qi)井(jing)測試產(chan)量,保障(zhang)進入輸(shu)氣(qi)(qi)(qi)管網或其他運輸(shu)設備的天然(ran)(ran)氣(qi)(qi)(qi)無砂、液,保障(zhang)氣(qi)(qi)(qi)井(jing)連續穩定(ding)生產(chan),提(ti)高單(dan)井(jing)最(zui)終累計產(chan)氣(qi)(qi)(qi)量。
主(zhu)要(yao)工藝流程說明
1)節(jie)流控制排放
放(fang)噴作(zuo)業完成(cheng)后,井口原料氣(qi)(3-25Mpa)中仍會(hui)裹挾大量污水、液和砂,為了保證(zheng)進入(ru)管網天然氣(qi)不含砂及液,確保下游管線(xian)及設備安全。此階段井口原料氣(qi)從井口出來直接進入(ru)油嘴裝(zhuang)置初(chu)步節流(liu)降(jiang)壓(ya),控(kong)制井口排放(fang)(不需要控(kong)制排放(fang)也可以直接進入(ru)立式除砂器),油嘴裝(zhuang)置一備一用,二者切換運行。
2)除砂作(zuo)業
經過(guo)油嘴裝置(zhi)控制排量的(de)原料(liao)氣進(jin)(jin)入立式(shi)(shi)除(chu)(chu)(chu)砂(sha)器(qi),在(zai)此濾(lv)除(chu)(chu)(chu)超過(guo)95%的(de)砂(sha)后進(jin)(jin)入高壓分離(li)器(qi)(切換運(yun)行時可直接進(jin)(jin)入高壓臥(wo)式(shi)(shi)分離(li)器(qi)),進(jin)(jin)入立式(shi)(shi)除(chu)(chu)(chu)砂(sha)器(qi)的(de)天(tian)然(ran)氣在(zai)此精細濾(lv)除(chu)(chu)(chu)砂(sha),產出的(de)砂(sha)積存(cun)于尾端(duan),待儲存(cun)滿后,切換備(bei)用管線運(yun)行,將(jiang)除(chu)(chu)(chu)砂(sha)器(qi)泄壓后清理儲存(cun)的(de)壓裂砂(sha),排砂(sha)方式(shi)(shi)為手動排砂(sha)。
3)脫液作業
原料氣(qi)(qi)進入高(gao)壓(ya)臥式(shi)分離器在此(ci)濾除絕大(da)(da)部(bu)(bu)分的砂(sha)(超過99%)、液及大(da)(da)部(bu)(bu)分污(wu)水,天然氣(qi)(qi)去減壓(ya)節(jie)流裝置。進入高(gao)壓(ya)臥式(shi)分離器的天然氣(qi)(qi)產(chan)出(chu)的污(wu)水、液經過排污(wu)管排至污(wu)水罐(guan),砂(sha)待儲存一定量后切換備用(yong)管線清(qing)理。脫(tuo)液為手動和自動方(fang)式(shi)。
4)調壓入管(guan)網
除砂脫液后的(de)原(yuan)料氣(qi)(qi)直接(jie)進入水套爐(lu)式節流(liu)減壓(ya)(ya)(ya)裝置減壓(ya)(ya)(ya),減壓(ya)(ya)(ya)至適合進入管網的(de)壓(ya)(ya)(ya)力(li)(1.5-4.5Mpa,可調(diao)),減壓(ya)(ya)(ya)后的(de)原(yuan)料氣(qi)(qi)經(jing)過(guo)低壓(ya)(ya)(ya)氣(qi)(qi)液分(fen)離后,一(yi)部分(fen)氣(qi)(qi)體進入水套爐(lu)橇提供燃(ran)料氣(qi)(qi)(天然氣(qi)(qi)經(jing)過(guo)調(diao)壓(ya)(ya)(ya)橇減壓(ya)(ya)(ya)后溫度(du)下(xia)降至零下(xia),為防止凍堵,故使用水套爐(lu)為節流(liu)減壓(ya)(ya)(ya)裝置加(jia)熱),一(yi)部分(fen)供給燃(ran)氣(qi)(qi)發(fa)電機發(fa)電,一(yi)部分(fen)經(jing)過(guo)流(liu)量計(ji)計(ji)量閥(fa)組計(ji)量后進入輸氣(qi)(qi)管網。
5)排砂(sha)排液
排(pai)(pai)(pai)污(wu):高、低壓(ya)分離器產生的污(wu)水(shui)(shui)統(tong)一(yi)進(jin)入(ru)污(wu)水(shui)(shui)罐中,排(pai)(pai)(pai)液(ye)自動和手動控(kong)制,液(ye)體(ti)靠自身壓(ya)力排(pai)(pai)(pai)至污(wu)水(shui)(shui)罐。總排(pai)(pai)(pai)液(ye)口裝(zhuang)液(ye)體(ti)流量計計量后排(pai)(pai)(pai)至污(wu)水(shui)(shui)罐中集中處(chu)理。
排砂:立式除砂橇、高壓分離(li)器產生的壓裂(lie)砂清理后用儲(chu)砂桶儲(chu)存并計量后統一進行處理。
6)儀表控制
裝置所有監(jian)控數據(ju)(可燃報警、壓力、溫度、液位)遠傳至儀表柜(ju)(ju),儀表柜(ju)(ju)通過PLC顯示,排(pai)液自動控制。
技術參數
技術(shu)規(gui)格 | 設備(bei)型號 | |
YS30-25 | YS50-25 | |
進(jin)口壓力 | 3-25MPa | 3-25MPa |
出(chu)口壓力 | ≤8MPa | ≤4.5MPa |
進口溫度(du) | 0-20℃ | 0-20℃ |
出(chu)口溫度 | 20-50℃ | 20-50℃ |
處理氣(qi)量 | ≤300000Nm3/d | ≤500000Nm3/d |
處理砂量 | ≤240kg/d | ≤240kg/d |
處理液量 | ≤240m3/d | ≤240m3/d |
高壓設計壓力 | 27.5MPa | 27.5MPa |
中壓設計壓力 | 9.5MPa | 5MPa |
撬(qiao)裝重量(liang) | 18390kg | 23800kg |
外形尺(chi)寸 | 9.5m*2.9m*3m | 8.5m*2.9m*3m |
結構(gou)形式 | 集成水套爐(lu)、進氣管匯單獨模(mo)塊(kuai) | 集成進(jin)氣管匯(hui)、水套爐為單獨橇 |
可根據客戶現(xian)場工況需求(qiu)定制產品 |

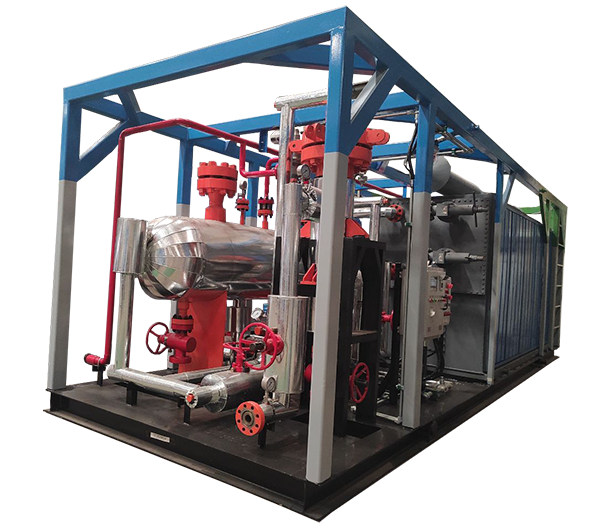

▲YS50-25型試氣(qi)回收處理(li)裝(zhuang)置

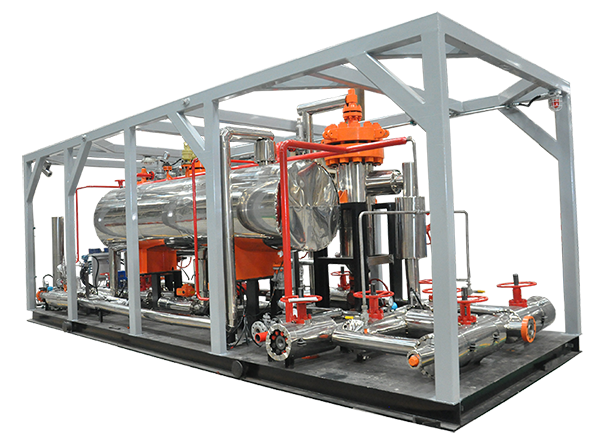

▲YS30-25型試(shi)氣回收處理裝置
